利用我们在DLP微微投影技术应用方面的经验，MiiCraft不仅能够打印精确细腻的牙模部件，而且在牙科技师的日常制作过程中提供可靠的打印能力。我们70%以上的客户使用Miicraft作为生产设备，因此，我们在每一个机械设计上都投入了大量的精力，以便易于客户的使用维护。

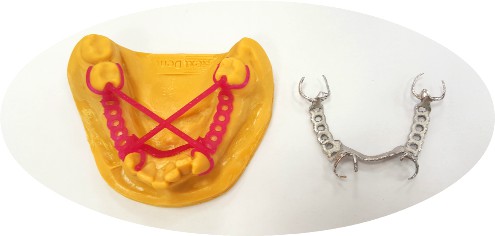

MiiCraft能够打印用于局部义齿、牙冠、桥、贴面、口腔模型等精细物件。此外，Miicraf被我们的客户誉为牙科技师的最佳帮手。

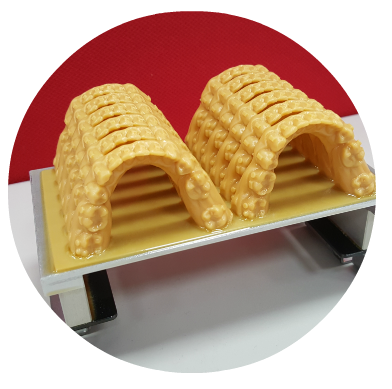

使用MiiCraft，技术人员可以在3小时内打印12个模型。它为加工中心管理者提供了更大的人力规划灵活性。加工中心可以更迅速的满足牙技师的需求。
*免责声明：一次打印中的型号数量可能因不同型号的确切尺寸而异。

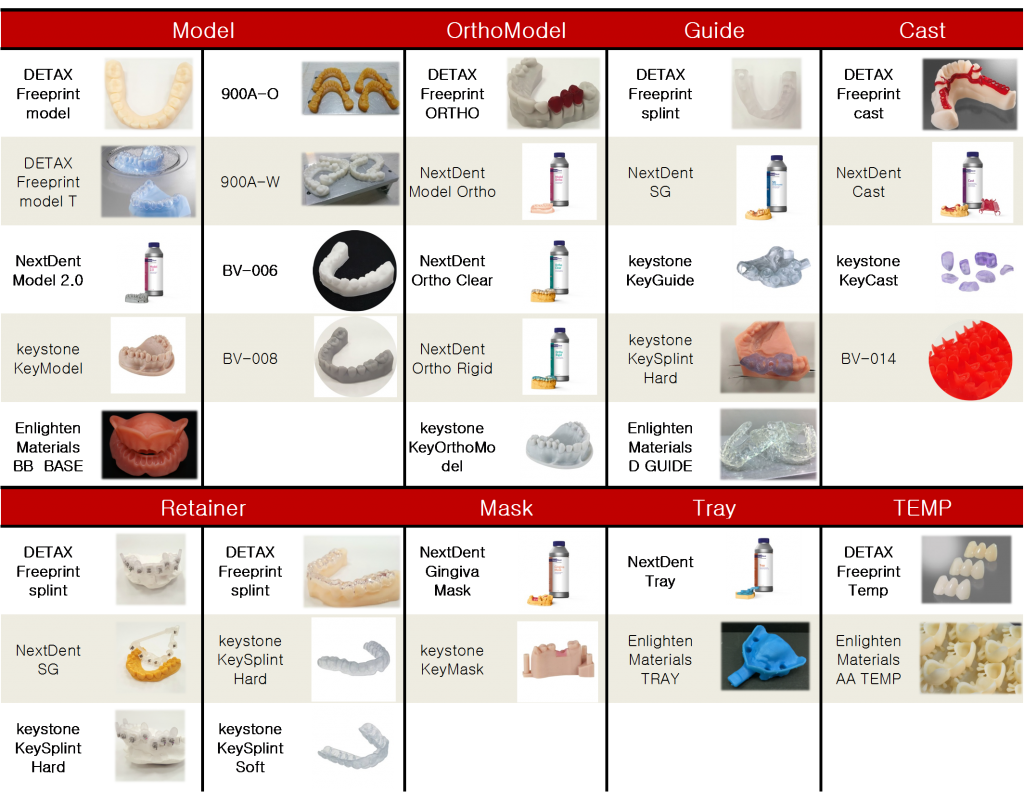

用于3D打印的牙科材料
| No. | 机型 | 树脂 | 打印参数 | 后期处理 | 模型图片 |
| 牙科模型/工作模型 | |||||
| 1 | Ultra 125 | BV-006 | 层厚：50µm 速度：慢速 固化时间：1.7 间隙：0 基底固化：15 基底层数：1 缓冲层：5 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：15分钟 总层数：453 时间：133分22秒 |  |
| 2 | Ultra 125 | BV-006 | 层厚：100µm 速度：慢速 固化时间：2秒 间隙：0 基底固化：15秒 基底层数：1缓冲层：5 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：15分钟 总层数：226 时间：68分24秒 |  |
| 3 | Ultra 150 | BV-006 | 层厚：50µm 速度：慢速 固化时间：1.7秒 间隙：0 基底固化：15秒 基底层数：1缓冲层：5 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：15分钟 总层数：453 时间：102分10秒 |  |
| 4 | Ultra 150 | BV-006 | 层厚：100µm 速度：慢速 固化时间：2秒 间隙：0 基底固化：15秒 基底层数：1缓冲层：5 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：15分钟 总层数：226 时间：52分51秒 |  |
| 5 | Ultra 150 | KeyModel | 层厚：50um 速度：缓慢 固化时间：3.8s 间隙：0 基底固化：18s 基底层数：1缓冲层：4 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：600s |  |
| 6 | Ultra 150 | KeyModel | 层厚：50um 速度：缓慢 固化时间：3.8s 间隙：0 基底固化：18s 基底层数：1缓冲层：4 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：300s |  |
| 7 | Ultra 150 | KeyModel | 层厚：100um 速度：缓慢 固化时间：4.2s 间隙：0 基底固化：18s 基底层数：1缓冲层：4 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：300s |  |
| 8 | Ultra 150 | KeyOrthoModel | 层厚：100um 速度：缓慢 固化时间：2.9s 间隙：0 基底固化：12s 基底层数：1缓冲层：4 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：600s |  |
| 9 | Ultra 150 | BV-006 | 层厚：50µm 速度：慢速 固化时间：0.8秒 间隙：0 基底固化：10秒 基底层数：1缓冲层：5 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：15分钟 总层数：453 时间：126分15秒 |  |
| 10 | Ultra125Y | BV-006 | 层厚：100µm 速度：慢速 固化时间：1.1秒 间隙：0 基底固化：10秒 基层：1缓冲层：5 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：15分钟 总层数：226 时间：64分41秒 |  |
| 11 | Ultra150Y | BV-006 | 层厚：50µm 速度：慢速 固化时间：0.8秒 间隙：0 基底固化：10秒 基底层数：1缓冲层：5 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：15分钟 总层数：453 时间：126分20秒 |  |
| 12 | Ultra150Y | BV-006 | 层厚：100µm 速度：慢速 固化时间：1.1秒 间隙：0 基底固化：10秒 基底层数：1缓冲层：5 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：15分钟 总层数：226 时间：64分46秒 |  |
| 手术导板 | |||||
| 13 | Ultra 150 | KeyGuide | 层厚：100um 速度：缓慢 固化时间：6s 间隙：0 基底固化：15s 基底层数：1缓冲层：4 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：300s |  |
| 14 | Ultra 125 | Nextdent SG | 层厚：50µm 速度：慢速 固化时间：1.48秒 间隙：0 基底固化：23秒 基底层数：1 缓冲层：6 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：300s |  |
| 牙龈模型 | |||||
| 15 | Ultra 150 | KeyMask | 层厚：100um 速度：缓慢 固化时间：6s 间隙：0 基底固化：16s 基底层数：1 缓冲层：4 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：300s |  |
| 活动支架 | |||||
| 16 | Ultra 125 | KeyCast | 层厚：50um 速度：缓慢 固化时间：2.7s 间隙：0 基底固化：16s 基底层数：1 缓冲层：4 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：300s |  |
| 临时牙冠 | |||||
| 17 | Ultra 125 | Nextdent C&B | 层厚：50um 速度：缓慢 固化时间：1.75s 间隙：0.1 基底固化：26s 基底层数：1 缓冲层：6 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：300s |  |
| 18 | Ultra 150 | Enlighten Materials AA Tamp | 层厚：50um 速度：缓慢 固化时间：2.0s 间隙：0.1 基底固化：16s 基底层数：1 缓冲层：4 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：600s |  |
| 义齿底座 | |||||
| 19 | Ultra 125 | Nextdent Base | 层厚：50um 速度：缓慢 固化时间：1.65s 间隙：0.1 基底固化：20s 基底层数：2 缓冲层：6 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：300s |  |
| 托盘 | |||||
| 20 | Ultra 150 | Nextdent Tray blue | 层厚：50um 速度：缓慢 固化时间：1.48s 间隙：0 基底固化：20s 基底层数：1 缓冲层：6 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：300s |  |
| 桥 | |||||
| 21 | Ultra 150 | Nextdent Cast | 层厚：50um 速度：缓慢 固化时间：1.6s 间隙：0 基底固化：10s 基底层数：1 缓冲层：4 | 洗涤：酒精 后固化能量：30mw/cm2 后固化时间：300s |  |
如需商务咨询，请联系我们
