牙科铸造投资材料建议

型号名称：Neilynck&Vogt Z4

1.烧坏：冲击热（速射或快速铸造）

在台架设置至少30分钟后，也可以在设置数小时或数天后，将气缸直接放入合金制造商指示的最高温度为900°C（1.650°F）的高温炉中（然后最终将温度升高）。气缸应保持在端部温度的时间取决于气缸的大小，应在30分钟（3圈）到50分钟（9圈）之间。如果温度低于850°C，保持时间+15分钟。

2.烧坏：正常预热（过夜）

从0°C（0°F）到7至9°C（40至50°F）/分钟的末端温度，末端温度下的保持时间在30至50分钟之间。

引用自N&V网站，点击此处访问N&V网站。

珠宝铸造投资材料建议

型号名称：RANSOM&RANDOLPH Plastic

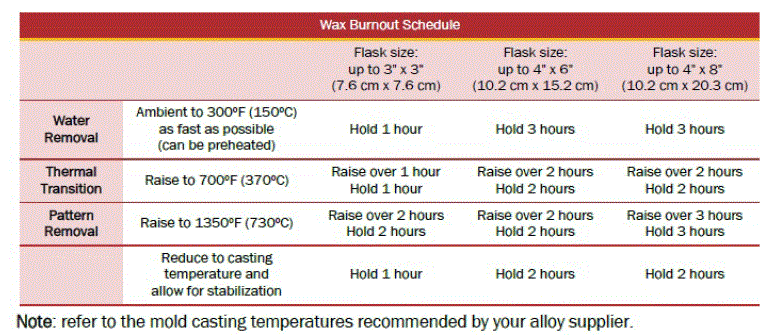

金属浇注温度将根据所使用的特定合金略有变化。

烧瓶铸造温度将取决于铸造类型。具体温度请参阅链接。
